射線檢測儀是專門檢測電離輻射(X、α、β、γ)的儀器，是利用X射線的穿透能力，在工業上一般用于檢測一些眼睛所看不到的物品內部傷斷，或電路的短路等。今天小編為各位介紹一下X射線檢測儀的原理。

X射線檢測儀的原理如下：

1、X射線檢測儀探傷

X射線檢測儀是利用X射線的穿透能力，在工業上一般用于檢測一些眼睛所看不到的物品內部傷斷，或電路的短路等。比如說檢測多層基板內部電路有無短路，X射線可心穿透基板的表面看到基板的內部電路，在X射線發生器對面有個數據接收器，自動的將接收到的輻射轉換成電信號并傳到擴張板中，并在電腦中轉換成特定的信號，通過專用的軟件將圖像在顯示器中顯示出來，這樣就可以通過肉眼觀測到基板的內部結構，而不用拿萬用表去慢慢測試。

2、X射線檢測儀測厚

X射線檢測儀是根據X射線穿透被測物時的強度衰減來進行厚度測量的，即測量被測材料所吸收的X射線量，根據該X射線的能量值，確定被測件的厚度。由X射線探測頭將接收到的信號轉換為電信號，經過前置放大器放大，再由專用操作系統轉換為直觀的實際厚度信號顯示給操作人員。

射線源輻射強度的大小，與X射線管的發射強度和被測材料所吸收的X射線強度有關。在檢測任意特殊厚度時，系統將設定X射線的能量值，使檢測能夠順利完成。

在厚度一定的情況下，X射線的能量值為常量。當*全快門打開時，X射線將從X射線源和探頭之間的被測材料中通過，被測材料將一部分能量吸收，剩余的X射線被位于X射線源正上方的探頭接收，探頭將所接收的X射線轉換為與之大小相關的輸出電壓。如果改變被測材料的厚度，則所吸收的X射線量也將改變，這將使探頭所接收的X射線量發生變化，檢測信號也隨之發生相應的變化。

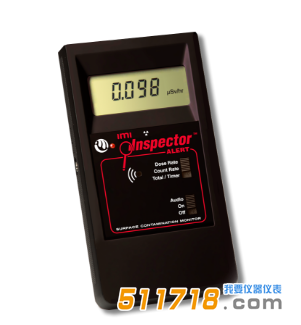

關于X射線檢測儀，先為大家介紹到這。關于射線檢測儀，我們常備Inspector Alert V2射線檢測儀，歡迎大家來詢價，采購!
