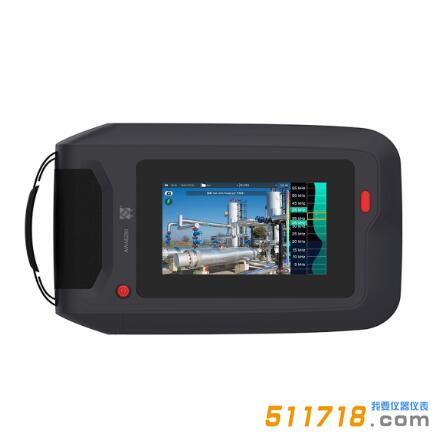

聲學成像儀的工作原理主要基于傳聲器陣列測量技術。

它通過測量一定空間內聲波到達不同傳聲器的信號相位差異，依據相控陣原理來確定聲源的位置，并測量聲源的幅值。

這些數據然后以圖像的形式呈現出來，形成空間聲場分布的云圖或聲像圖，在圖像中，顏色的變化和亮度代表聲音的強弱。

現代聲學成像儀還可能采用Beamforming技術，能夠提供快速且準確的聲源分布圖，適用于穩態、非穩態、靜止和移動物體的成像。

此外，聲學成像儀還結合了高清攝像頭拍攝的實時畫面，通過圖像重疊技術，可以實現聲學和光學雙重定位，從而幫助用戶更清晰地識別和確認故障位置。
