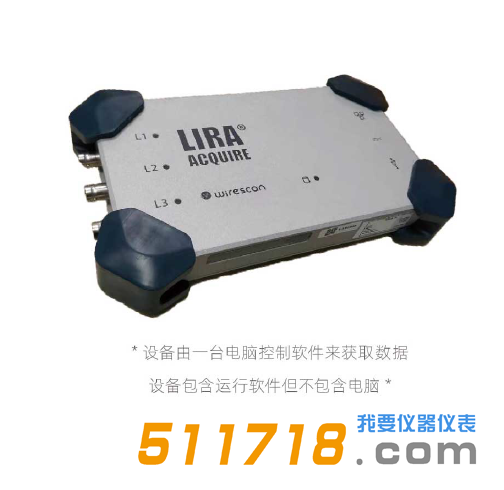

挪威wirescan LIRA Acquire電纜寬頻線性阻抗譜測試系統是一款便攜式電纜綜合診斷測試系統，硬件與WS軟件結合,形成了強大的電纜狀態評估和缺陷定位系統。
挪威wirescan LIRA Acquire電纜寬頻線性阻抗譜測試系統產品簡介：
LIRA ACQUIRE技術起初是由核電站電纜檢測和狀態評估方法的需要而提出的，使用AC5V掃頻信號技術,不會損壞電纜的任何部分或與電纜連接的任何設備。它是一款便攜式電纜綜合診斷測試系統，硬件與WS軟件結合,形成了強大的電纜狀態評估和缺陷定位系統，適用于任何電壓等級,長度3m~300km的電纜測試。它包括三個測量端口，可以保證用戶在停電狀態但不斷開任何設備的情況下進行測量。
挪威wirescan LIRA Acquire電纜寬頻線性阻抗譜測試系統工作原理：
基于傳輸線理論，通過線性阻抗譜作為應用信號頻率函數的計算和分析，測量出電纜的長度、接頭位置、阻抗變化，可測試電纜長度3m~300km。其可以檢測由于惡劣的環境條件(高溫、外力、濕度、輻射)引起的電纜絕緣的老化并檢測絕緣材料因機械沖擊或局部異常環境條件而發生的局部缺陷。其對絕緣材料的微小變化特別敏感，如進水受潮、過熱老化、機械受損等，這使得運維部門能夠及早發現缺陷位置，檢測和定位單個和多個缺陷以及嚴重程度。

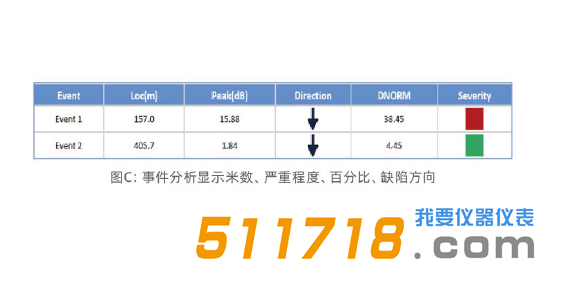

施加一個5V的交流電壓,將阻抗頻譜(振幅和相位)作為寬頻(0.1M-100MHz)的應用信號函數來計算和分析,基于高頻諧振效應的寬帶頻域的分析方法，對電纜細微變化非常敏感的電氣參數(主要是絕緣介電常數、形狀物理參數、電流方向、電流強度、濕度、絕緣缺陷等重要狀態指標)進行檢測，從而分析和計算出復雜的阻抗線性變化，定位出發生明顯異常變化的缺陷點，如下圖：
圖譜的方向及嚴重程度解釋，在DNORM的關鍵位置定位圖中：
【紅色柱狀圖】代表超出正常阻抗20%及以上，并且柱狀圖是向下的,被認為是警告標志，應進行處理;若是接頭位置，一般屬于正常的阻抗變化，柱狀圖一般是向上的。
【黃色柱狀圖】代表超出正常阻抗的10%及以上,并且柱狀圖是向下的,應該在一年內對此位置進行關注監測，對比其參數變化。
【綠色柱狀圖】代表正常的阻抗波動，無需進行處理。
挪威wirescan LIRA Acquire電纜寬頻線性阻抗譜測試系統功能及應用：
*定位由于老化/水樹/外力等多種缺陷
1、測量并定位過熱缺陷
2、測量并定位輻射缺陷
3、測量并定位水樹入侵的缺陷
4、測量并定位外力破壞的缺陷
5、測量并定位化學腐蝕的缺陷
6、故障定位精度優于0.3%
7、電纜老化狀況評估、管理
8、被測電纜長度可達300km
挪威wirescan LIRA Acquire電纜寬頻線性阻抗譜測試系統產品特點：
低壓掃頻檢測——對電纜無損害
體積小/重量輕——便于攜帶
以太網或USB控制——簡單的電腦連接
三通道——一次檢測完成三相測量
電池、以太網或交流電源——AC 220V/DC 5V供電
